YK-100&YK-150&YK-100B 使用說明書

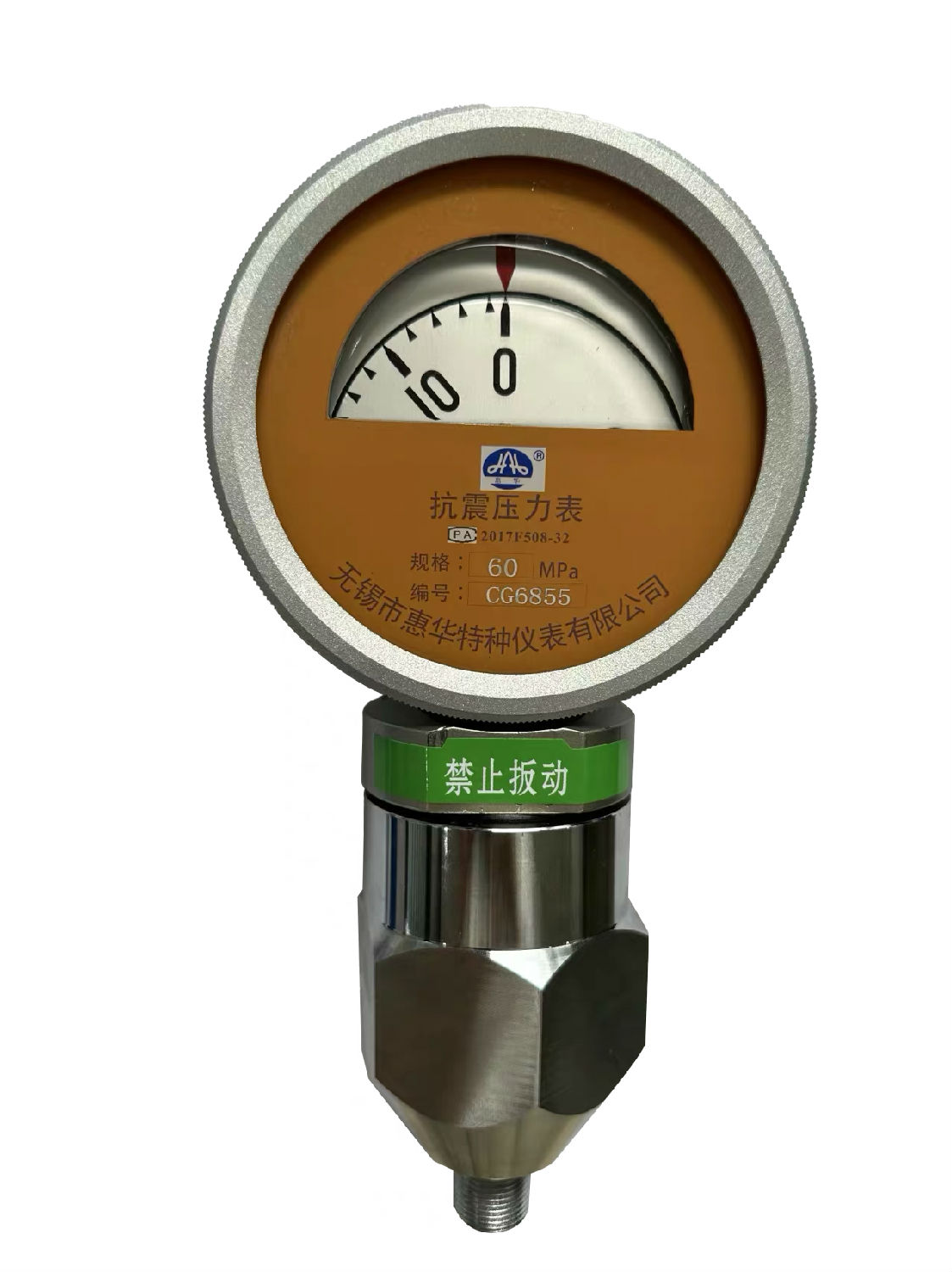

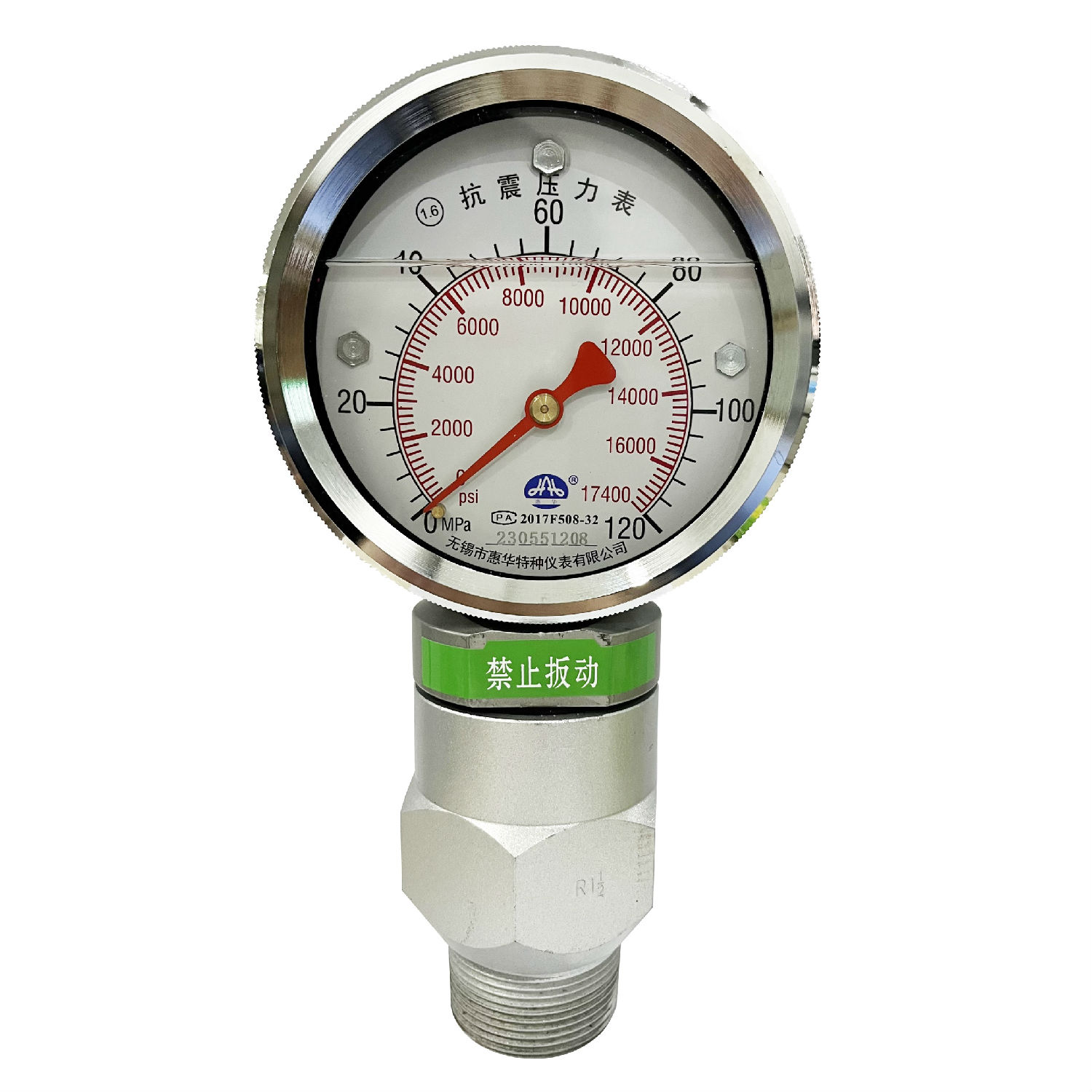

    YK-100/100B/150型抗壓力表(以下簡稱儀表主要用于在石油生產上的壓裂、固井或類似設備上，測量脈動介質壓力或靜壓。

    一、儀表具有良好的抗震性能。

    儀表內部的阻尼機構對整個測量范圍內的壓力脈動具有良好的阻尼效果，且使用時無需調整。因此儀表不但測量劇烈脈動壓力時指示平穩，清晰，而且能承受瞬時性壓力沖擊(如突然卸壓。另外，儀表表頭內的灌充液使其在安裝位置有較強環境振動的條件下亦能正常工作。

    儀表具有防“堵”的特點，被測介質不進入儀表內部，因此允許介質高粘度、高粒度、易凝固等，如泥漿。儀表具有可靠的密封性和防銹蝕措施，可以在較惡劣的環境中(如露天、高濕度)工作。

    二、儀表組成及工作原理

    儀表主要由密封墊(橡膠)、膜片組(不銹鋼)、叉簧(合金鋼)、傳動指示機構(黃銅)、表度盤(鋁板)、指針(鋁板)、接頭(結構鋼)及外殼(結構鋼)等組成。

    被測介質脈動壓通過密封墊作用于膜片組，膜片組利用阻尼機構毛細通道限流原理，使壓力脈動得到抑制，成為較平整的壓力，該壓力通過機構轉換成集中力作用于叉簧，并使叉簧變形，經傳動機構放大后，由指示系統指示出被測介質的壓力值。

    三、主要技術特性

    1、儀表正常工作環境溫度:-25C~55C

    2、儀表正常工作振動條件不超過 GB/T17214.3中的V.H.5級

    3、技術性能符合行業標準《JB/T 6804-2006 抗震壓力表》
