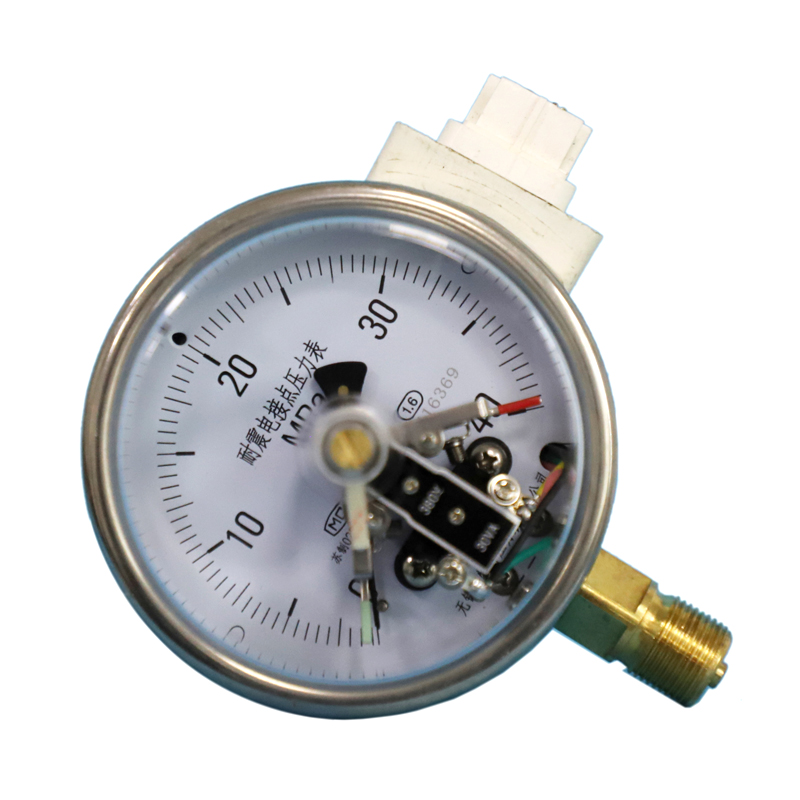

從結構來看，其實關于電接點壓力表的組成主要包括有這樣幾個部分：測量系統、指示系統、磁助電接點裝置、外殼、調整裝置及接線盒等組成。

    關于電接點壓力表的工作原理可以概括為：在測量系統中的彈簧管由于受到被測介質的壓力作用，因而會在彈簧管的末端產生相應的彈性變形——位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。

    在這個過程中，當這一被測值和電接點所設定指針上面的觸頭（上限或者是下限）相接觸（動斷或者是動合）的瞬時，將會使得控制系統中的電路斷開或接通，以達到自動控制和發信報警的目的。

    而在使用遠傳壓力表的時候，通常是用于測量一些不會對鋼及銅合金產生腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵陔娮柽h(yuǎn)傳壓力表的內部設置一滑線電阻式發送器，故可把被測值以電量傳至遠離測量的二次儀表上，以實現集中檢測和遠距離控制。另外，和電接點壓力表不同的是，遠傳壓力表還可以就地指示壓力，以便于現場工作檢查。

    總的來說，關于這兩種儀表之間的主要不同之處可以概括為：1、電接點壓力表是選取一個區間，壓力值在此區間能工作，達到臨界點的話就會報警。2、遠傳壓力表里面會產生電阻信號的變化，然后把這個信號傳到遠的地方，如傳達室就不用在現場看這個表了。
