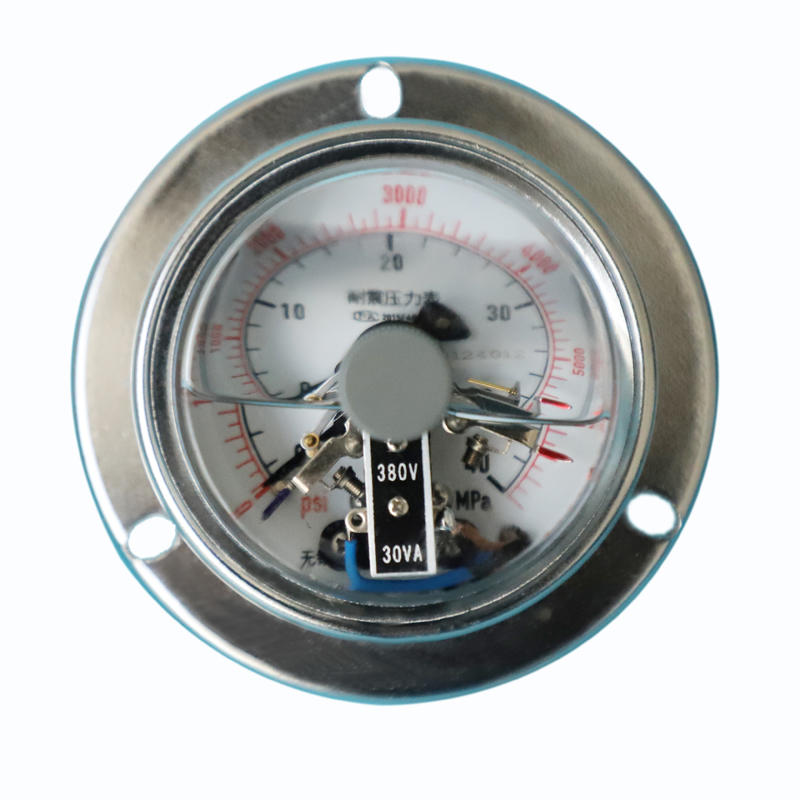

磁助電接點壓力表屬于一種比較特殊的儀表，該儀表可用于測量對銅合金不產生腐蝕、無爆炸危險、非結晶的各種液體、氣體等介質的壓力。這種電接點壓力表還可以和相應的電氣器件配套使用，從而達到對被測壓力系統實現預先設定的大，或者是小壓力值的雙位自動控制和報警的目的。

    磁助電接點壓力表結構原理：

    從結構組成來分析的話，通常在一只磁助電接點壓力表中，主要的組成部分有：測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等。當被測壓力作用于彈簧管時，其末端產生相應的彈性變形，也叫做位移，經傳動機構放大后，通過指示裝置在刻度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時，可使控制系統中接通或斷開電路，從而可以達到自動控制的效果。

    值得一提的是，在這種磁助電接點壓力表中，其電接點裝置的電接觸信號針上面裝有可調節的磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧。同時還可以避免因工作環境存在振動或者是介質壓力脈動等所引起的觸點頻繁關斷的情況。

    正因如此，這種電接點壓力表在實際應用中，不僅非常穩定可靠，而且可以使用較長的時間，同時還具有觸點開關功率較大等優點。

    就目前來說，磁助電接點壓力表的安裝方式一共有三種形式，分別為：軸向帶前邊、徑向無邊及徑向帶前邊等。磁助電接點壓力表已經廣泛應用于石油、化工、冶金、電力、機械等工業部門，也可以用于機電設備配套中，測量無爆炸危險的各種流體介質壓力。
