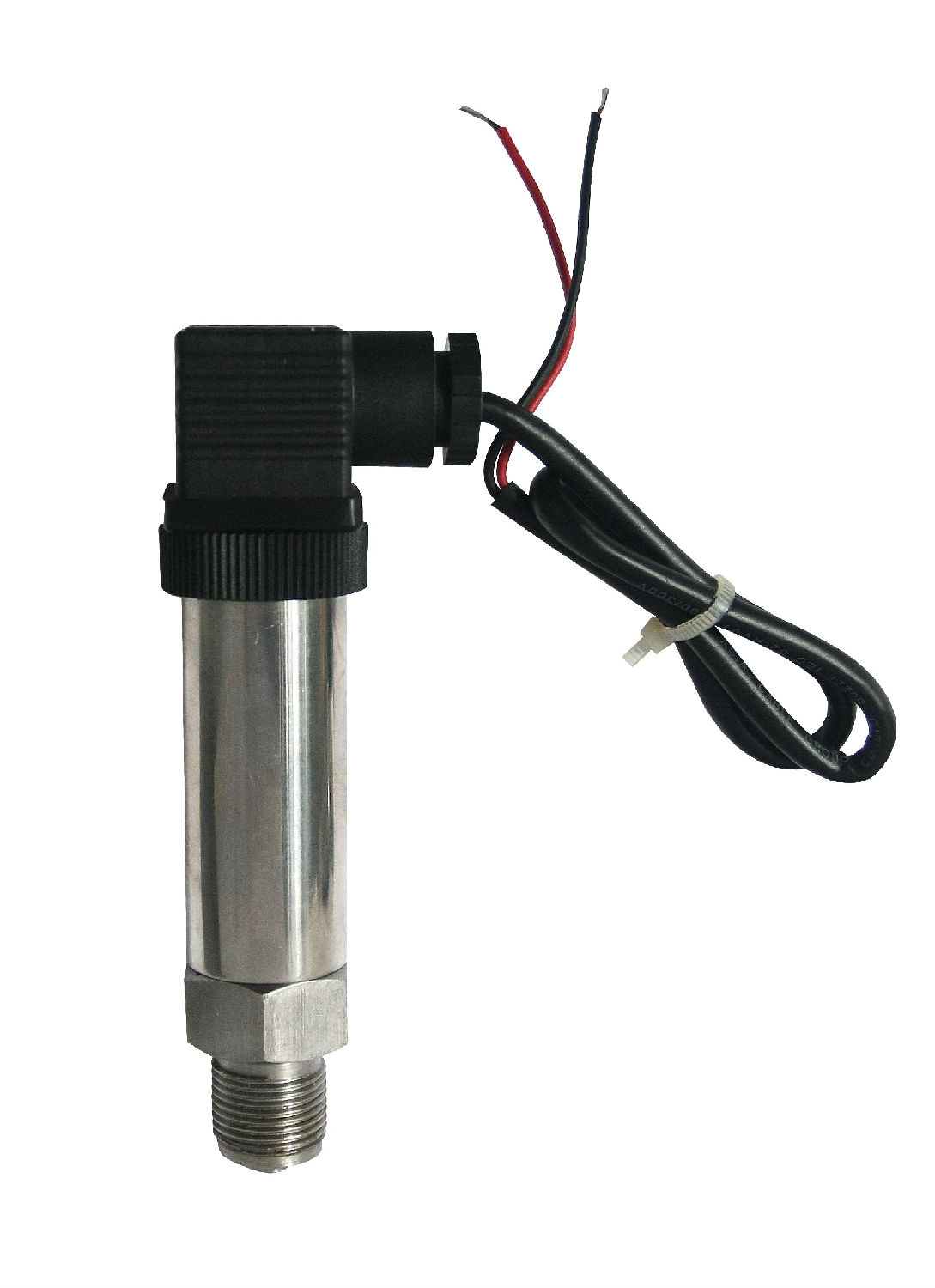

小巧型壓力變送器

產品分類: 小巧型壓力變送器
    YSZC-4小巧型壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造,傳感器和放大電路高度集成;采全體不銹鋼為一體,電路零點和增益無須調整;抗干擾能力強,耐酸堿,長期穩定可靠。
    訂購熱線:0510-85182228

      小巧型壓力變送器

      小巧型壓力變送器

      一、概述

      YSZC-4小巧型壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造,傳感器和放大電路高度集成;采全體不銹鋼為一體,電路零點和增益無須調整;抗干擾能力強,耐酸堿,長期穩定可靠。

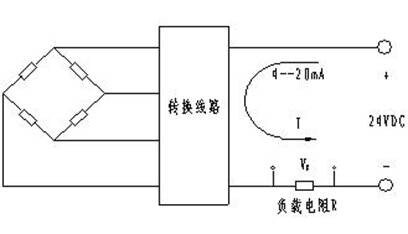

      二、工作原理

      YSZC-4小巧型壓力變送器選用進口壓力芯片,敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋,用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時,電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源,就會產生一個直流電壓信號的輸出。經過二次轉換線路,實現兩線制4~20mA輸出。

      三、功能特點

      ◆穩定性好,滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0~70℃范圍內,溫度飄移低于0.2%FS,在整個允許工作溫度范圍內低于0.5%FS。

      ◆具有反向保護、限流保護電路,在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35mA以內。

      ◆固態結構,無可動部件,高可靠性,使用壽命長。

      ◆從風壓到水、油都可以進行高精度的測量,不受被測介質質量大小的影響。

      ◆安裝方便、結構簡單、經濟耐用。

      四、主要技術參數

      測量范圍:

      0-10KPa~0-40MPa

      最大過載:

      標準量程的2倍

      壓力形式:

      表壓、微差壓

      精度等級:

      0.5%F·S

      電源電壓:

      24V  DC

      負載電阻:

      ≤500Ω

      測量介質:

      蒸汽壓力或氣體、液體

      長期穩定性:

      ±0.2% F·S/年

      環境相對濕度:

      0~95%

      補償溫度:

      0~70℃

      工作溫度:

      -10~70℃

      五、結構特點

      外殼:

      全體不銹鋼一體

      主體結構材料:

      31618Cr-12Ni-2.5Mo

      壓力接口:

      M20×1.5

      自重:

      普通型1kg、帶表頭型1.2kg

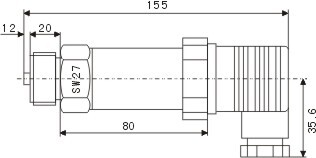

      六、外型尺寸

      七、調試方法

      打開HSM接頭,擰下不銹鋼管,即可看到調零和滿程電阻器,外接標準電源及電流表(0.2級以上),即可調整,步驟如下:

      在變送器沒有加壓的情況下,調節零點電阻器,使之輸出電流4mA,

      變送器加壓到滿量程,調節滿程電阻器,使之輸出電流20mA,

      反復以上步驟兩三次,直到信號正常。

      調節完畢,擰緊保護蓋。

      八、注意事項

      ◆凡供貨產品均帶有使用說明書及合格證,其中有產品編號、技術參數、出廠日期等,請認真核對,以免用錯。

      ◆不可用堅硬的物體直接擠壓變送器膜片,以免損傷變送器。

      ◆安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致,連接時應慢速擰緊,不能把轉矩直接加到變送器殼體上,只能加在壓力接口的六方上。

      ◆接供電電源時應嚴格按照我公司接線說明進行連接。

      ◆變送器過載壓力不可超過量程的200% 。

      ◆使用中發現異常,應關掉電源,停止使用,進行檢查,或直接向我公司技術部門聯系。

      ◆運輸、儲存時應恢復原包裝,存放在陰涼、干燥、通風的庫房內。

      ◆本產品包用期為12個月。

      九、電器連接圖

      1、螺紋接口:M20×1.5

      2、電氣接線:紅線:電源正。   黑線:電源負。黃線:信號輸出。

      注意:信號輸出嚴禁與電源線接觸。
